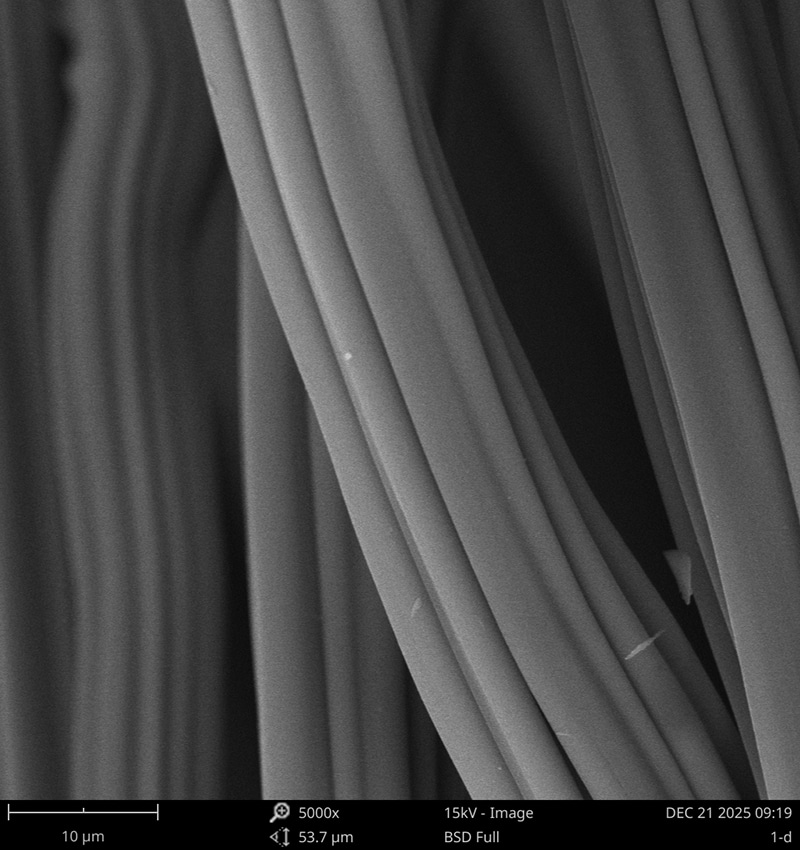

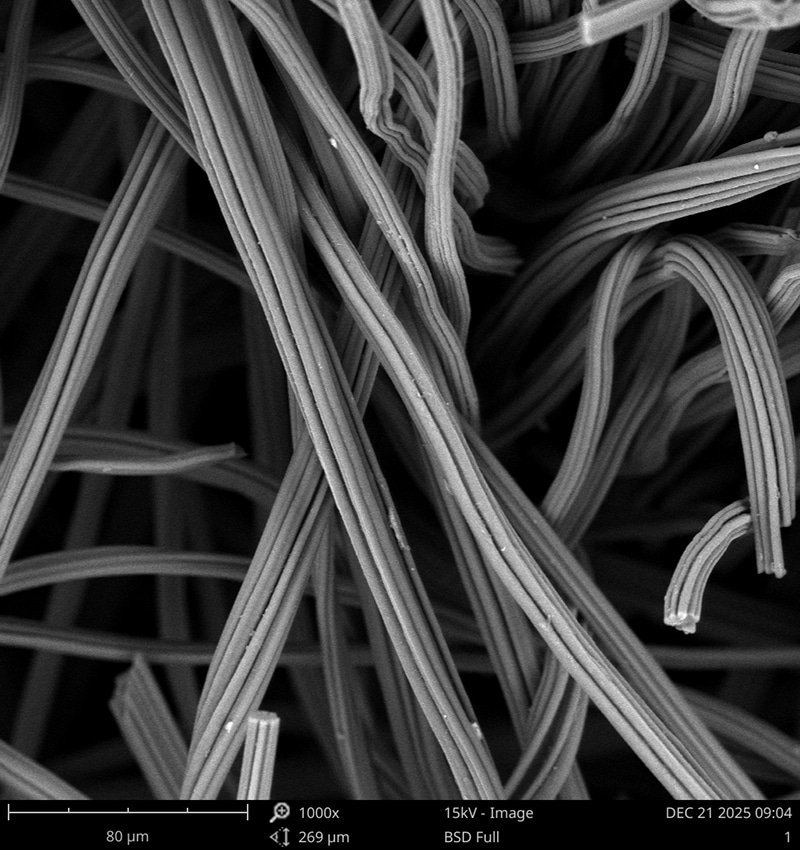

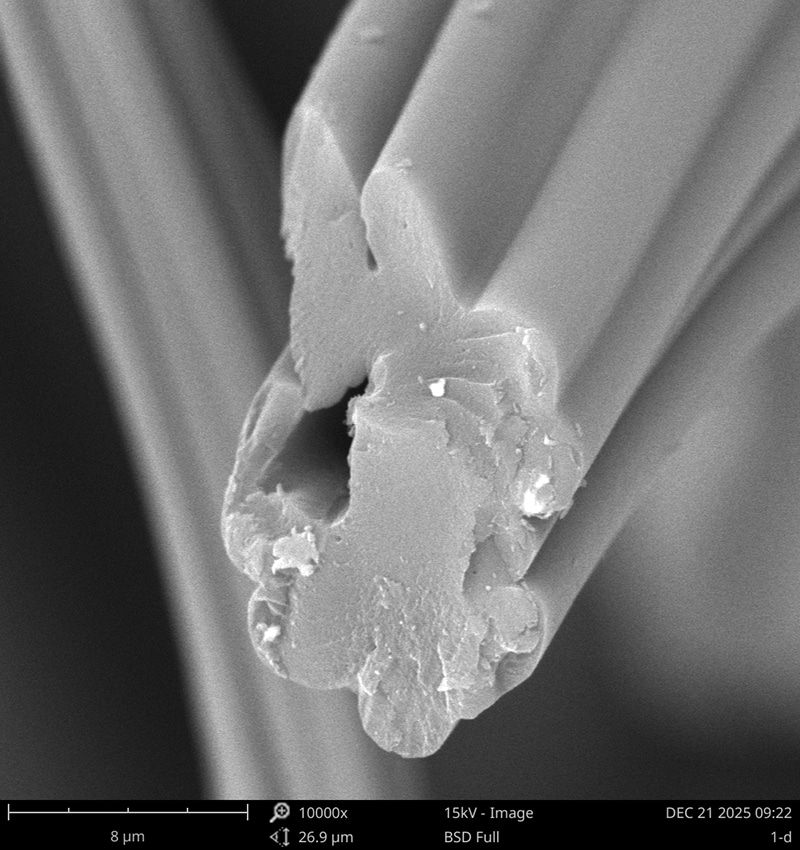

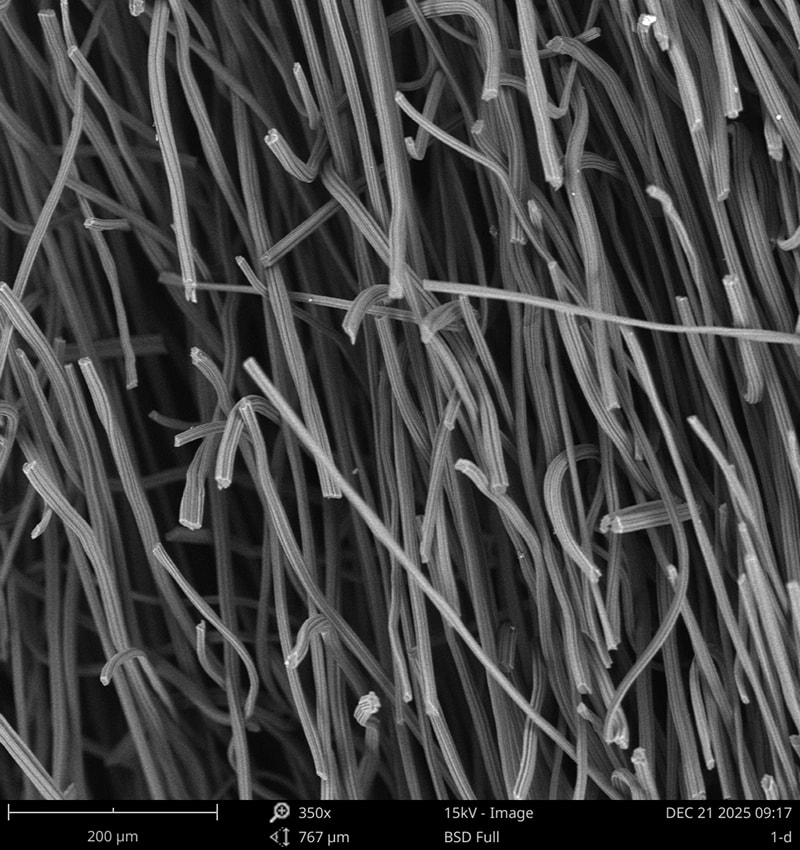

สนามความร้อนของเตาดึงคริสตัลเซมิคอนดักเตอร์เป็นหนึ่งในปัจจัยสำคัญที่ส่งผลต่อคุณภาพของการดึงคริสตัล บริษัทของเราเริ่มต้นจากโครงสร้างไฟเบอร์ เตรียมคาร์บอนไฟเบอร์ด้วยโครงสร้างกลวง และเลือกคาร์บอนไฟเบอร์ที่มีเส้นผ่านศูนย์กลางเฉพาะตามการทดสอบข้อมูลซ้ำๆ ในเวลาเดียวกัน เรายังโหลดวัสดุตัวเร่งปฏิกิริยากราฟิเซชันอีกด้วย ภายใต้การสร้างกราฟด้วยอุณหภูมิเดียวกัน ระดับของการสร้างกราฟจะสูงกว่า ยิ่งไปกว่านั้น เรายังเลือกกระบวนการปักเข็มแบบเรียบสม่ำเสมอยิ่งขึ้น และความสม่ำเสมอและความสม่ำเสมอของความหนาแน่นและความหนาของผ้าสักหลาดก็สูงขึ้น ดังนั้นแกรไฟต์สักหลาดที่ทำโดยกระบวนการทางเทคนิคนี้จึงมีฉนวนกันความร้อนและประสิทธิภาพการเก็บความร้อนที่ดีเยี่ยม รวมถึงต้านทานการเกิดออกซิเดชันได้ดีเยี่ยม ความสม่ำเสมอของแบทช์อยู่ในระดับสูง จากการเปรียบเทียบข้อมูล ประสิทธิภาพของฉนวนความร้อนในปัจจุบันถึงระดับชั้นนำระดับสากล
| ชื่อ | หน่วย | ผ้าสักหลาดนุ่มกราไฟท์ | หมายเหตุ | ||
| VLG-5/VLG-10 | VLGY-5/VLGY-10 | ||||
| ความหนา | มม | 5/10 | 5/10 | ข้อกำหนดอื่น ๆ | |
| ความหนาแน่น | กรัม/ซม.³ | 0.08-0.11 | 0.07-0.09 | ||
| ความกว้าง | m | 1.3-1.6 | 1.3-1.6 | ||
| ทำลายความแข็งแกร่ง | เมปา | ≥0.3 | ≥0.2 | ||
| ปริมาณคาร์บอน | % | ≥99.80 | ≥99.80 | ||

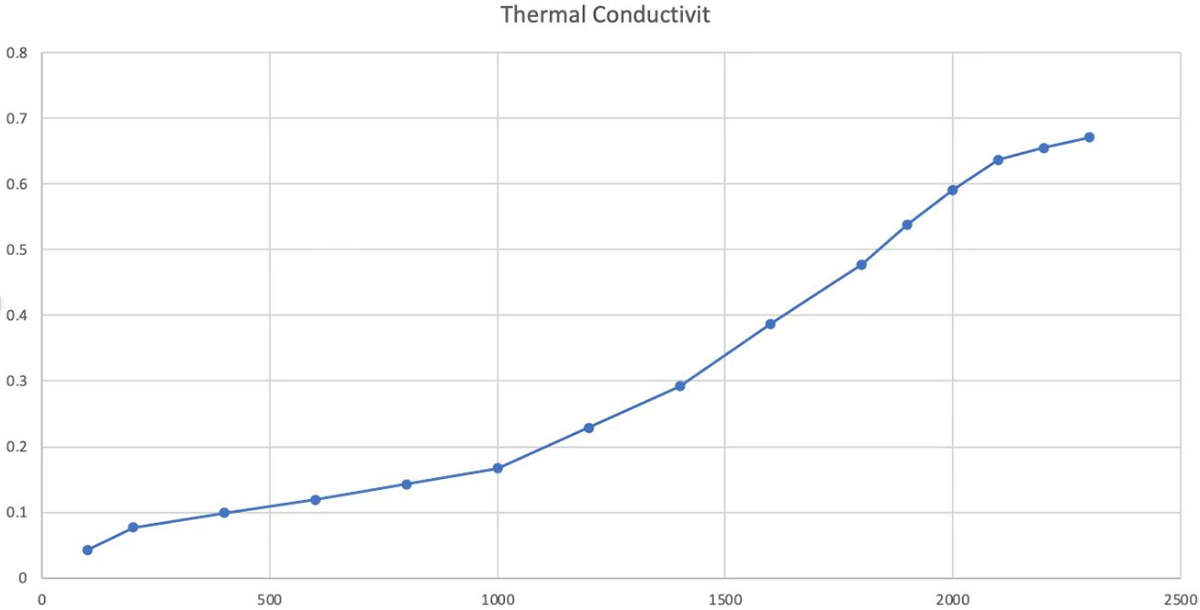

| การนำความร้อน | W/m·k | 1,000 ℃ | ≤0.17 | ≤0.23 | |
| 1,500 ℃ | ≤0.35 | ≤0.38 | |||
| อุณหภูมิการรักษาความร้อน | ℃ | ≥1800 | ≥1800 | ||
| อัตราการไหลของเส้นใย | % | ≤0.3 | ≤0.3 | ||
| เฉพาะเจาะจง | ตรม./ก | 3-7 | 3-7 | ||
| เนื้อหาเถ้า | ppm | ≤300 | ≤300 | ||
| สินค้า | การนำความร้อน (1,000 ℃) (วัตต์/ม·เค) | ความหนาแน่น (ก./ซม.) | การระเหยทางอากาศ （600°C，1ชม.） (%) |
| Naco VLG-10 สักหลาดนุ่ม | 0.17 | 0.1 | 6.21 |
| Naco VLGY-10 ผ้าสักหลาดแบบนุ่ม | 0.23 | 0.08 | 9.95 |
| ผ้าสักหลาดนุ่ม SGL ของเยอรมัน | 0.25 | 0.1 | 10.12 |
| ผ้าสักหลาดสไตล์ French Melson นุ่ม | 0.25 | 0.08 | 6.32 |
| ผ้าสักหลาดนุ่มแบบอเมริกันมอร์แกน | 0.23 | 0.1 | 10.22 |
ข้อมูลจริงที่วัดโดยฝั่งไคลเอ็นต์
 |  |
 |  |
